Description du produit:

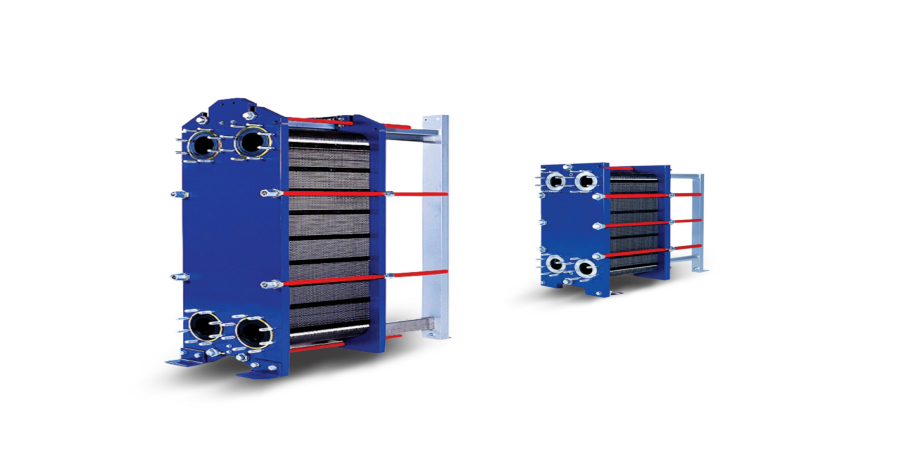

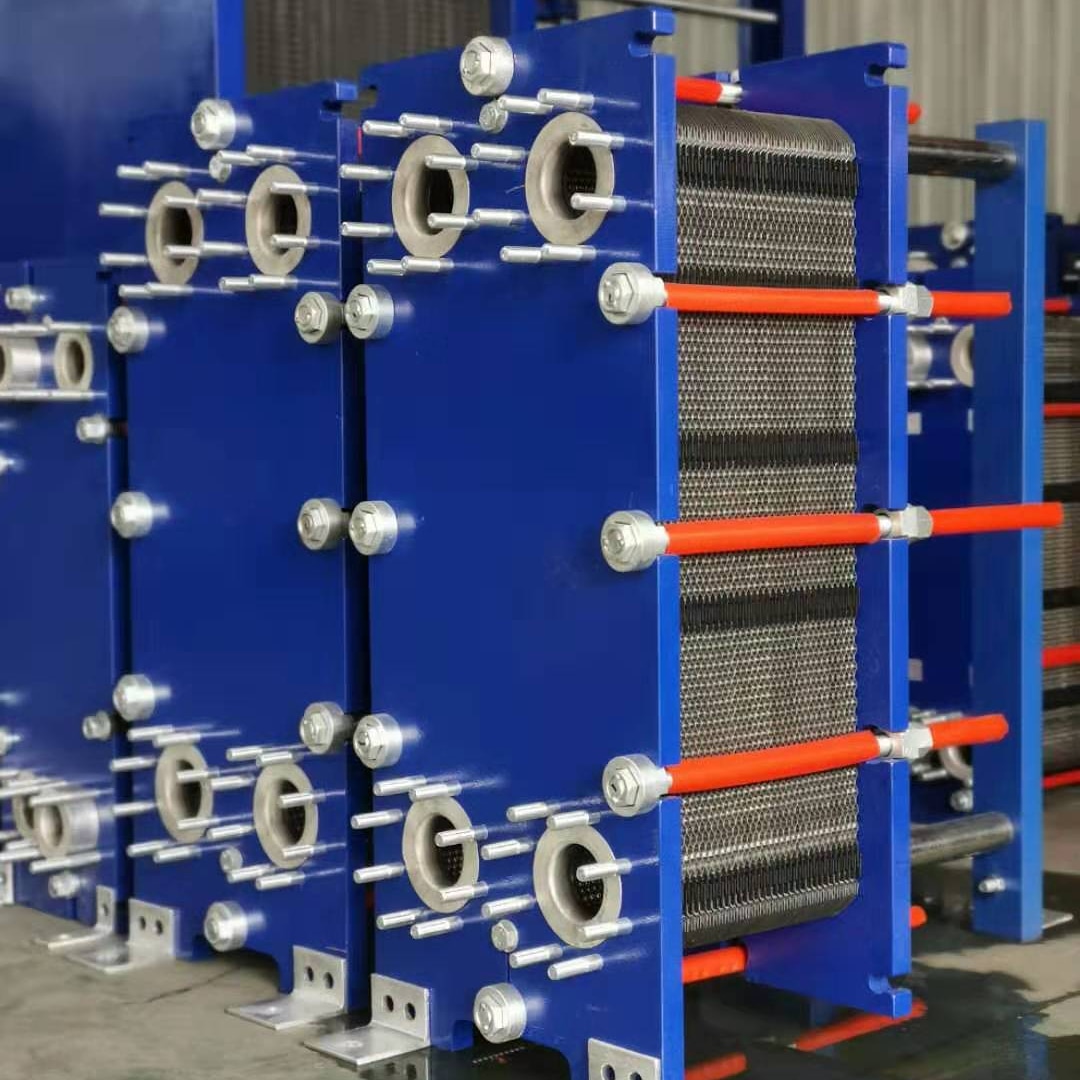

L'échangeur de chaleur parallèle à 70 plaques pour la réfrigération offerte par Shanghai Jiangxing Chemical Equipment Co., Ltd. est un échangeur de chaleur très efficace conçu pour transférer la chaleur entre deux liquides. Il utilise des plaques métalliques qui augmentent la surface disponible pour le transfert de chaleur, ce qui entraîne une amélioration des performances d'échange de chaleur. Cet échangeur de chaleur à plaques offre plusieurs avantages par rapport aux échangeurs de chaleur conventionnels, notamment une efficacité de transfert de chaleur élevée, une perte de pression à basse pression, une structure compacte, un assemblage et un démontage faciles, un contrôle sensible de la température, une flexibilité de fonctionnement élevée et une longue durée de vie.
Le matériau à cadre de cet échangeur de chaleur est disponible en acier au carbone ou en acier inoxydable, offrant une durabilité et une résistance à la corrosion. Les options de matériaux de plaque comprennent SS304, SS316L, Titanium, SMO254 et Hastelloy C276, permettant la compatibilité avec divers fluides et conditions de fonctionnement. L'épaisseur de la plaque varie de 0,5 mm à 1 mm, offrant une flexibilité dans les exigences de transfert de chaleur. Des matériaux de joint tels que NBR, EPDM, HNBR, HEPDM, Viton A et Viton G sont utilisés pour assurer une étanchéité fiable. La pression de conception de l'échangeur de chaleur est de 1,0 MPa, et elle subit des tests à 1,25 MPa pour assurer son intégrité et ses performances.
FAQ (liée aux échangeurs de chaleur à plaques):
Comment fonctionne un échangeur de chaleur à plaques?
Un échangeur de chaleur à plaques fonctionne en utilisant des plaques métalliques pour transférer la chaleur entre deux liquides. Les fluides circulent à travers des canaux séparés formés par les lacunes entre les plaques. Au fur et à mesure que les fluides passent à travers ces canaux, la chaleur est échangée à travers les plaques, facilitée par la grande surface fournie par les plaques. Ce transfert de chaleur efficace se produit sans contact direct entre les fluides, assurant un fonctionnement sans contamination.
Quels sont les avantages de l'utilisation d'un échangeur de chaleur à plaques?
Les échangeurs de chaleur plaques offrent plusieurs avantages par rapport aux échangeurs de chaleur conventionnels:
Efficacité de transfert de chaleur élevée: la grande surface des plaques permet un échange de chaleur efficace.
Perte de basse pression: les passages d'écoulement de fluide dans les échangeurs de chaleur de plaques sont conçus pour minimiser la chute de pression.
Structure compacte: les échangeurs de chaleur à plaques ont une petite empreinte, ce qui les rend économes en espace.
Assemblage et démontage faciles: La conception modulaire des échangeurs de chaleur à plaques permet l'entretien et le nettoyage faciles.
Contrôle de température sensible: Les échangeurs de chaleur à plaques réagissent rapidement aux changements de température, permettant un contrôle précis.
Flexibilité de fonctionnement élevée: les échangeurs de chaleur à plaques peuvent gérer une large gamme de débits et de différentiels de température.
Longue durée de vie: avec un entretien approprié, les échangeurs de chaleur à plaques peuvent avoir une longue durée de vie.
3. Comment sélectionner le bon échangeur de chaleur à plaque pour ma demande?
Pour sélectionner l'échangeur de chaleur de plaques approprié, considérez des facteurs tels que:
Types de liquide et compatibilité: choisissez un matériau de plaque et un matériau de joint adapté aux fluides traités.
Exigences de transfert de chaleur: Déterminez le taux de transfert de chaleur souhaité et la différence de température.
Débit et chute de pression: considérez les débits des deux fluides et la chute de pression admissible.
Contraintes d'espace: évaluez l'espace disponible pour l'installation.
Entretien et nettoyage: considérez la facilité de démontage et de nettoyage à des fins d'entretien.
Consultez un fabricant ou un fournisseur d'échangeur de chaleur pour des conseils d'experts dans la sélection de l'échangeur de chaleur à bonne plaque pour votre application spécifique.

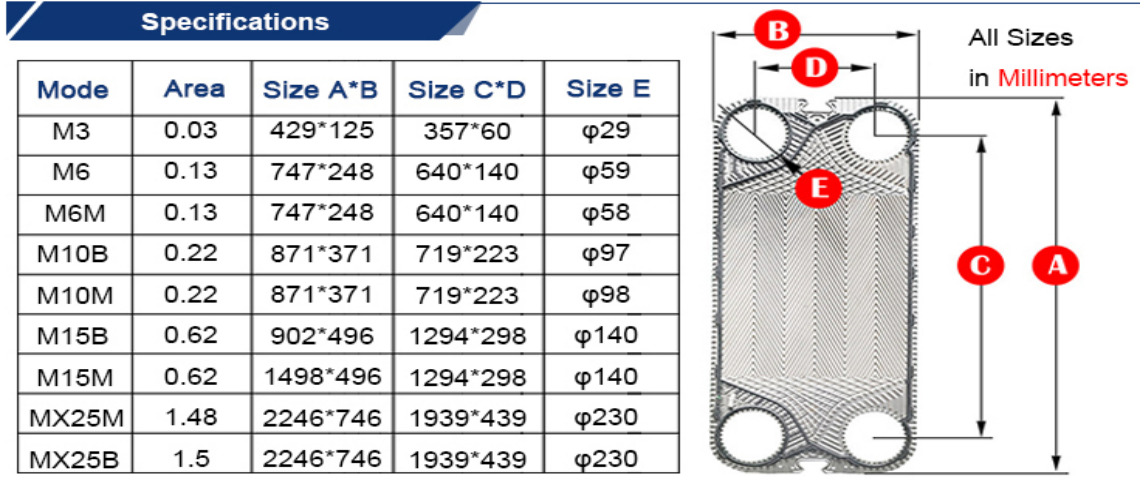

Matériau à cadre | Acier au carbone / stell en acier inoxydable |
Matériau de plaque | SS304, SS316L, Titanium, SMO254, Hastelloy C276 |
Épaisseur de plaque | 0,5 mm, 0,6 mm, 0,8 mm, 1 mm |
Joint | NBR, EPDM, HNBR, HEPDM, Viton A, Viton G |
Pression de conception | 1,0 m / Pa |
Pression de test | 1,25 m / Pa |
5. Quel entretien est requis pour un échangeur de chaleur à plaques?
L'entretien régulier d'un échangeur de chaleur à plaques comprend:
Nettoyage: Retirez toute encrassement ou dépôts sur les plaques en utilisant un nettoyage approprié des méthodes, telles que le nettoyage chimique ou le nettoyage mécanique.
Inspection du joint: Vérifiez l'état des joints et remplacez-les s'il est porté ou endommagé pour assurer un scellage approprié.
Tremper: Vérifiez périodiquement et serrez les boulons pour maintenir une bonne compression des plaques.
Détection des fuites: surveiller tout signe de fuite et les résoudre rapidement pour empêcher la perte d'efficacité.
Surveillance du débit et de la pression: vérifiez régulièrement les débits et les différentiels de pression pour assurer des performances optimales.
Inspection globale: effectuer des inspections visuelles pour identifier tout signe de corrosion, d'érosion ou de dommages mécaniques.
6. Comment puis-je gérer les fuites dans un échangeur de chaleur à plaques?
Si des fuites sont observées dans un échangeur de chaleur à plaques, prenez les étapes suivantes:
Identifiez la source de fuite: Déterminez quelle plaque (s) ou joint (s) provoque le problème.
Serrer les boulons: vérifiez si les boulons reliant les plaques sont correctement serré. Si vous êtes lâche, serrez-les selon les spécifications du fabricant.
Remplacer Joints endommagés: si la fuite persiste, remplacez les joints endommagés avec de nouveaux matériaux et dimensions compatibles.
Inspecter plaques de dommages: examiner les plaques pour tout signe de corrosion, érosion ou dommages mécaniques. Remplacez toutes les plaques endommagées si nécessaire.
Chercher Assistance professionnelle: si le problème des fuites persiste ou est au-delà Votre expertise, consultez un technicien professionnel ou le fabricant Pour une inspection et une réparation supplémentaires.
7. Quels sont les différents matériaux utilisés dans les échangeurs de chaleur à plaques?
Les échangeurs de chaleur à plaques peuvent être construits en utilisant divers matériaux, notamment:
Plaque Matériel: Les options communes incluent l'acier inoxydable (SS304, SS316L), Titanium, SMO254 et Hastelloy C276. Le choix dépend du Compatibilité avec les fluides, la température et la résistance à la corrosion exigences.
Matériau du joint: les joints sont généralement fabriqués de matériaux tels que NBR, EPDM, HNBR, HEPDM, Viton A ou Viton G. La sélection est basée sur des facteurs tels que la plage de température, les produits chimiques résistance et compatibilité des fluides.
8. Un échangeur de chaleur à plaque peut-il être utilisé pour l'échange de chaleur liquide à liquide et liquide à vapeur?
Oui, Les échangeurs de chaleur à plaques peuvent être utilisés pour le liquide à liquide et Échange de chaleur liquide à vapeur. La conception et la configuration du Les plaques permettent un transfert de chaleur efficace dans diverses applications, y compris les processus de condensation, d'évaporation et de vaporisation.
