Les échangeurs de chaleur à plaques soudées par fusion sont des équipements de transfert de chaleur compacts et à haut rendement qui utilisent le soudage par fusion au lieu de joints pour obtenir une étanchéité entièrement métallique. Ils sont principalement utilisés dans des conditions de travail sévères nécessitant des températures élevées, des pressions élevées, une forte résistance à la corrosion et une absence de fuite.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Description du produit

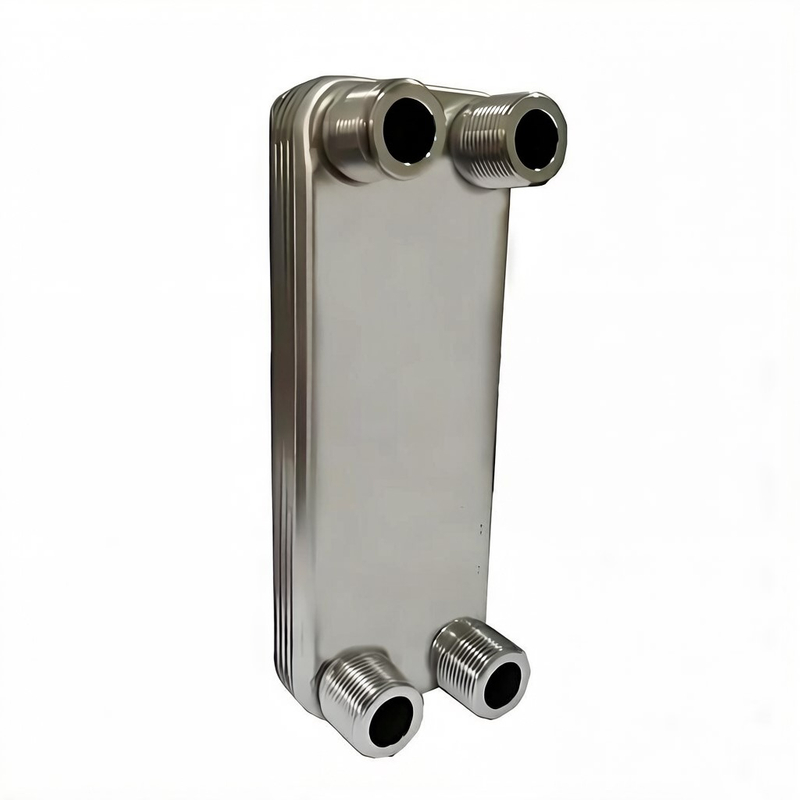

Échangeur de chaleur soudé par fusion

Les échangeurs de chaleur à plaques soudées par fusion sont des équipements de transfert de chaleur compacts et à haut rendement qui utilisent le soudage par fusion au lieu de joints pour obtenir une étanchéité entièrement métallique. Ils sont principalement utilisés dans des conditions de travail sévères nécessitant des températures élevées, des pressions élevées, une forte résistance à la corrosion et une absence de fuite.

Principe de base et structure

Définition du processus
Les bords et les points de contact des tôles ondulées (généralement en acier inoxydable 316L, titane, Hastelloy, etc.) sont soudés de manière permanente par soudage autogène laser, soudage à l'arc sous argon ou technologie de fusion brevetée, formant des canaux de fluide chaud et froid alternés sans aucun joint en caoutchouc.
La chaleur est transférée efficacement à travers la paroi métallique tandis que les ondulations renforcent les turbulences.
Composition de la structure
Le noyau est un paquet de plaques soudées (non détachables), associé à des plaques d'extrémité, des brides d'entrée/sortie et des supports. Des configurations à un ou plusieurs passages sont disponibles, et certains modèles haut de gamme adoptent des plaques à double paroi pour éviter la contamination croisée.

Avantages techniques clés

Zéro fuite et large plage de température et de pression
Élimine complètement le vieillissement des joints et les fuites de ramollissement. Résiste à des températures jusqu'à 550°C, des pressions jusqu'à 10 MPa et des basses températures jusqu'à -196°C (pour les applications GNL).
Haute efficacité et compacité
La surface de transfert de chaleur par unité de volume est 2 à 5 fois supérieure à celle des échangeurs à calandre, avec un coefficient de transfert de chaleur élevé et un encombrement réduit de 60 à 80 %.
Forte résistance à la corrosion
Matériaux entièrement en acier inoxydable/alliage spécial, évitant la pollution par le cuivre ou le nickel, adaptés à l'eau potable, aux aliments, aux produits pharmaceutiques et aux milieux acides-alcalis forts.
Faible entretien
Aucun remplacement de joint, fonctionnement stable à long terme, durée de vie nettement plus longue que les types à joints.

Applications typiques

Industrie pétrochimique : refroidissement du gaz de synthèse, récupération de l'acide sulfurique/acide chlorhydrique, unités d'hydrogénation, traitement du gaz naturel offshore.
Énergie et électricité : regazéification du GNL, préchauffage de l’eau d’alimentation des chaudières, refroidissement d’urgence de l’énergie nucléaire.
Agroalimentaire et pharmaceutique : chauffage à la vapeur propre, refroidissement de liquides stériles, applications hygiéniques conformes à la FDA.
Chauffage urbain et refroidissement : réseaux d'eau chaude à haute température, récupération de chaleur industrielle.
Traitement de l'eau : dessalement de l'eau de mer, récupération d'énergie concentrée RO haute pression, refroidissement des eaux usées chlorées.

Comparaison avec d'autres échangeurs de chaleur

格

Tapez	Méthode de scellement	Température et pression	Entretien	Demande
Plaque soudée par fusion	Entièrement soudé, sans joint	Très élevé (jusqu'à 550°C / 10 MPa)	Sans entretien à long terme, non détachable	Haute température, haute pression, corrosif, zéro fuite
Plaque avec joint	Joint en caoutchouc	Limité (<180°C / 2,5 MPa)	Remplacement régulier et amovible du joint	Conditions modérées, nettoyage fréquent
Coquille et tube	Bride + joint	Élevé	Maintenance complexe, grande taille	Médias à haute pression et à haute viscosité contenant des particules

Sélection et remarques

Le matériau (316L / titane / Hastelloy) dépend de la composition du milieu (corrosivité, particules).
Le débit, la différence de température et la chute de pression admissible déterminent le type de plaque, les passages et la zone de transfert de chaleur.
Prioriser les produits avec inspection à 100% des soudures (détection de fuite d'hélium).
Investissement initial plus élevé que les types à joints ; non détachable sur place, des ports de nettoyage chimique sont donc recommandés.
