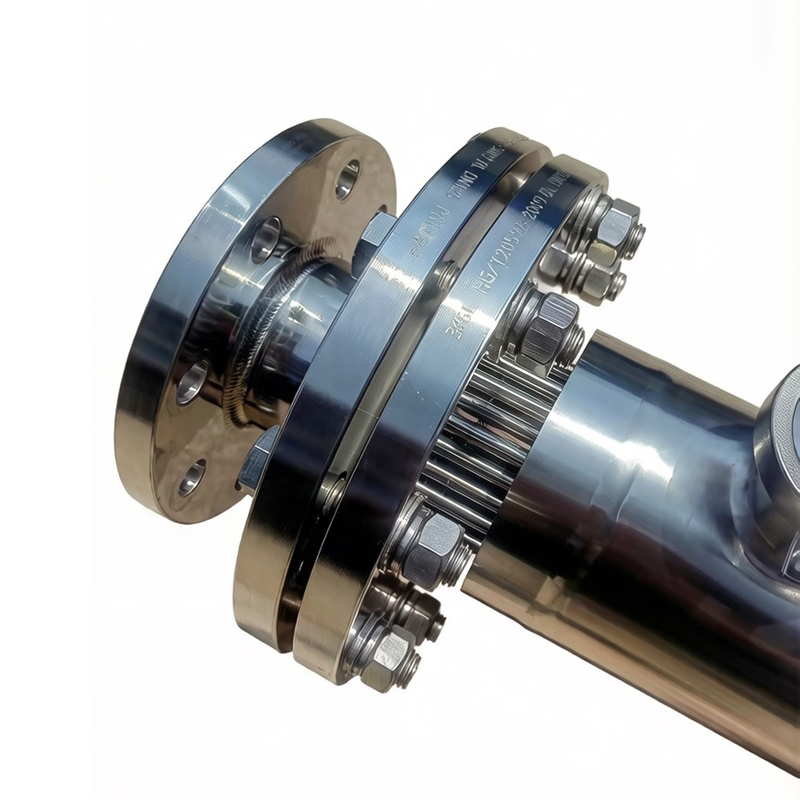

Échangeur de chaleur stérile à double tube

Introduction de l'échangeur de chaleur à plaques à double tube
Les échangeurs de chaleur à plaques à double tube (également appelés échangeurs de chaleur DTS ou échangeurs de chaleur de type P) sont des versions à sécurité améliorée des échangeurs de chaleur à calandre et tubes. Leur principal avantage est la double isolation et l’absence de contamination croisée, ce qui en fait un équipement standard pour les conditions de travail hautement hygiéniques ou à haut risque.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Description du produit

Introduction de l'échangeur de chaleur à plaques à double tube

Les échangeurs de chaleur à plaques à double tube (également appelés échangeurs de chaleur DTS ou échangeurs de chaleur de type P) sont des versions à sécurité améliorée des échangeurs de chaleur à calandre et tubes. Leur principal avantage est la double isolation et l’absence de contamination croisée, ce qui en fait un équipement standard pour les conditions de travail hautement hygiéniques ou à haut risque.

1. Structure de base

Plaques double tube + chambre d'isolation
Deux plaques tubulaires intérieures et extérieures parallèles sont installées à chaque extrémité, avec un espacement de 10 à 50 mm pour former une chambre d'isolation indépendante (chambre de détection de fuite).
Chaque tube de transfert de chaleur traverse les deux plaques tubulaires et est fixé par expansion et soudage.
La chambre d'isolement peut être ouverte à l'atmosphère, connectée à une vanne de ventilation/vidange ou équipée de capteurs de pression/niveau de liquide pour la surveillance des fuites en ligne.
Composants standards
Coque, faisceau de tubes, canal, déflecteur, brides d'entrée et de sortie.
Les matériaux sont généralement de l'acier inoxydable 316L, de l'Hastelloy et d'autres alliages résistants à la corrosion.
Pour les applications pharmaceutiques, le polissage électrolytique ou la passivation est souvent appliqué.

2. Principe de fonctionnement

Transfert de chaleur
Identique aux échangeurs de chaleur à calandre et tubes classiques : les fluides côté tube et côté calandre s'écoulent à contre-courant ou à courant croisé, et la chaleur est transférée à travers la paroi du tube.
Anti-fuite et anti-contamination
Si une fuite se produit au niveau de la feuille de chambre à air ou du joint de tube, le fluide s'écoulera uniquement dans la chambre d'isolation au lieu de se mélanger directement avec l'autre fluide.
Les fuites peuvent être rapidement détectées via des changements de pression ou de niveau de liquide dans la chambre, évitant ainsi la pollution ou les incidents de sécurité.

3. Principaux avantages et limites

Avantages

La structure à double barrière élimine la contamination croisée, conformément aux normes strictes telles que GMP et FDA.
La chambre d'isolement prend en charge la surveillance en temps réel, une réponse rapide aux fuites et réduit les temps d'arrêt et les risques de non-conformité.
La chambre d'isolement peut être remplie d'un milieu tampon neutre pour réduire la différence de pression et prolonger la durée de vie.

Limites

Coût de fabrication et d’achat plus élevé que les échangeurs à plaques monotubes.
Exigences plus élevées en matière de précision d’usinage.
Taille et espace d'installation légèrement plus grands.
Procédures de maintenance plus complexes, nécessitant une opération professionnelle.

4. Applications typiques

Pharmaceutique et biotechnologie : Chauffage, refroidissement, stérilisation pour injections, vaccins, produits sanguins, API stériles.
Aliments et boissons : lait stérile, concentration de jus, traitement de sirop de haute pureté.
Industrie nucléaire & chimique : Echange thermique de fluides radioactifs, toxiques, inflammables ou explosifs.
Semi-conducteur : Contrôle de la température pour l’eau ultra pure et les produits chimiques de haute pureté.

5. Points de sélection et de conception

Clarifiez d'abord la compatibilité des fluides, le niveau de risque de fuite et les normes d'hygiène.
La chambre d'isolement doit être équipée d'un orifice de vidange et d'une interface de capteur.
Le raccordement tube-plaque tubulaire (expansion + soudage) et la qualité du soudage sont des points de contrôle clés.
Conception et certification selon les normes ASME, PED, GMP et autres.
