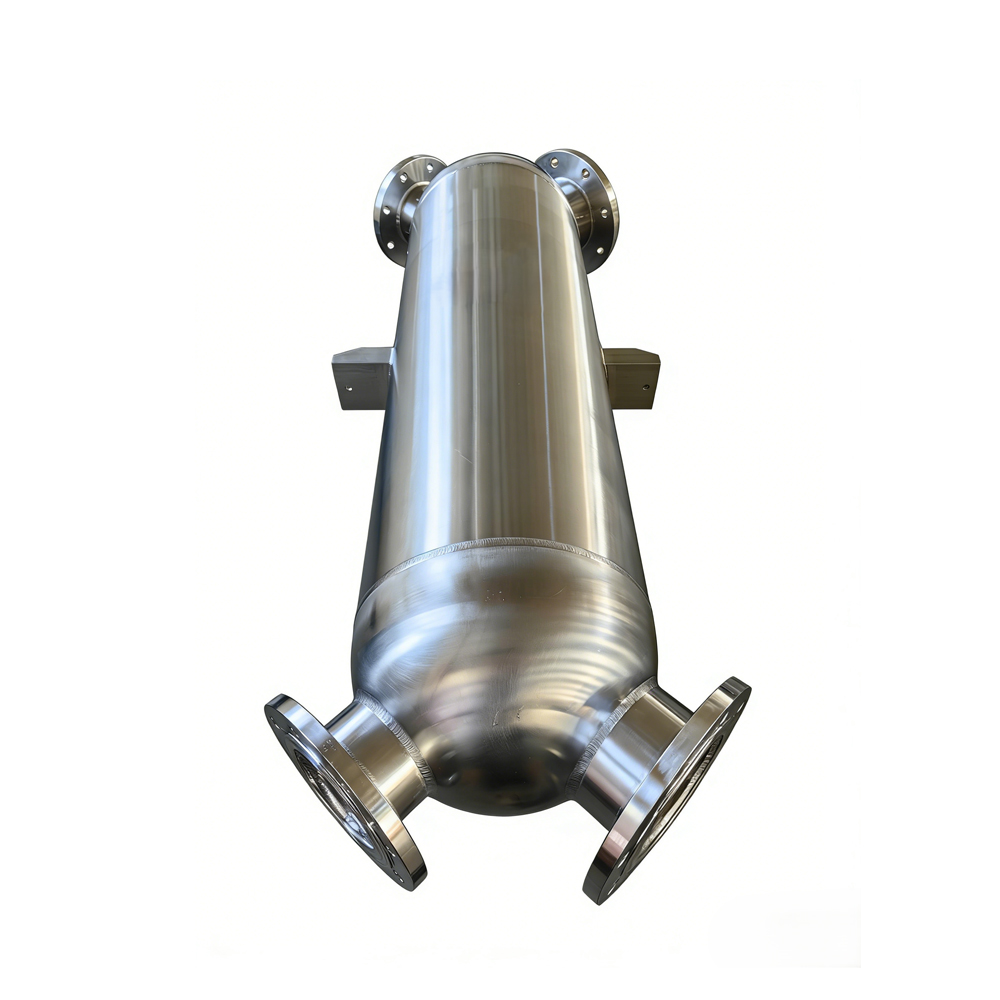

Échangeur de chaleur tubulaire enroulé en spirale de qualité alimentaire
Il s'agit d'un équipement spécial conçu pour la transformation des aliments et des boissons, répondant à la fois à des exigences d'hygiène strictes et à un transfert de chaleur à haut rendement. Il est largement utilisé dans les processus de stérilisation, de concentration, de refroidissement et autres.
Structure de base et matériaux
Structure globale
Composé d'un cylindre central, de faisceaux de tubes filetés multicouches enroulés en spirale inversée, d'une coque en acier inoxydable, de brides d'entrée/sortie et d'un système d'étanchéité. Les faisceaux de tubes adjacents sont enroulés à l'envers pour former des canaux d'écoulement en spirale continus, réalisant un pur transfert de chaleur à contre-courant/multi-flux entre le côté tube et le côté coque. Il présente une structure stérile entièrement soudée pour éviter le détachement de la plaque tubulaire et la contamination croisée des milieux.
**Normes relatives aux matériaux de qualité alimentaire
Tubes d'échange thermique : généralement en acier inoxydable 316L (diamètre du tube 8-12 mm, angle de spirale 3°-20°), résistant au nettoyage acide et alcalin sans précipitation de métaux lourds ; le matériau en titane est facultatif pour les conditions de travail haut de gamme.
Surfaces internes et externes : polies miroir (Ra ≤ 0,8 μm), sans impasses, faciles à nettoyer CIP/SIP.
Conforme aux normes de certification en hygiène alimentaire telles que FDA, EHEDG, 3-A et GMP.
Principe de fonctionnement et avantages en termes de performances
Mécanisme de transfert de chaleur amélioré
Le fluide produit une circulation secondaire sous l’effet de la force centrifuge dans le canal en spirale, formant de fortes turbulences et détruisant la couche limite thermique. Le coefficient de transfert de chaleur peut atteindre 12 000 à 14 000 W/(m²·K), soit 2 à 3 fois celui des échangeurs de chaleur à calandre traditionnels. Il dispose d'une grande surface de transfert de chaleur par unité de volume, seulement 1/10 de l'équipement traditionnel sous la même charge.
Antisalissure et autonettoyant
Une contrainte de cisaillement élevée (15 à 20 Pa) du flux en spirale inhibe le dépôt de protéines, de pectine et de tartre de sucre, avec un faible facteur d'encrassement et un cycle de nettoyage considérablement prolongé (jusqu'à 6 mois dans certains cas).
Contrôle précis de la température
Convient à la stérilisation à ultra haute température (UHT). Un chauffage et un refroidissement rapides réduisent la perte de nutrition et de saveur des aliments. Prend en charge le transfert de chaleur simultané avec de grandes différences de température et plusieurs supports.
Applications typiques
Produits laitiers : pasteurisation, stérilisation UHT du lait et du yaourt, concentration et refroidissement du lactosérum ;
Boissons et jus de fruits : évaporation et refroidissement des jus concentrés, stérilisation instantanée des boissons au thé, refroidissement des boissons gazeuses ;
Brassage : refroidissement du moût, contrôle de la température du liquide de fermentation, refroidissement de la bière fine ;
Sauces et condiments : concentration du concentré de tomate, chauffage/refroidissement du sirop.
Points clés de sélection et de maintenance
Paramètres de sélection
Débit de traitement, température d'entrée et de sortie, pression, viscosité, teneur en particules, agent de nettoyage CIP et température. La chute de pression et la zone de transfert de chaleur doivent être vérifiées pour éviter les dommages matériels par cisaillement.
Nettoyage et validation
Standard équipé de ports CIP (Clean-In-Place) et SIP (Sterilize-In-Place). Des tests microbiens réguliers et une réinspection de la rugosité de la surface sont nécessaires. Les produits de nettoyage à teneur excessive en chlore sont strictement interdits pour éviter la corrosion du 316L.
Conformité
Les certificats de matériaux, les dossiers de soudage, les rapports de certification d'hygiène et les rapports de tests d'étanchéité doivent être fournis.
Comparaison avec les échangeurs de chaleur traditionnels
Par rapport aux échangeurs de chaleur traditionnels à calandre et à tubes et à plaques, ses avantages résident dans l'antisalissure, la résistance aux températures et à la pression élevées et une conception hygiénique sans impasse. L'inconvénient est un investissement ponctuel plus élevé que les échangeurs de chaleur à plaques, mais une consommation d'énergie et des coûts de maintenance inférieurs à long terme, particulièrement adaptés aux milieux alimentaires à haute viscosité et facilement encrassés.
