Échangeur de chaleur volumétrique de la série JXRV-03/04

État de disponibilité:
Quantité:
enquête Ajouter au panier

JXRV-03, Série JXRV-04 Les échangeurs de chaleur volumétriques de la série JXRV sont de nouveaux échangeurs de chaleur brevetés importés des instituts de conception architecturale professionnels. Appliquer au système de chauffage d'eau chaude des bâtiments industriels et civils généraux, le milieu thermique est de la vapeur ou de l'eau chaude à haute température (le type de milieu thermique est indiqué lorsque la conception est sélectionnée).

Les caractéristiques sont comme suit:

1. Adoptez le faisceau d'échange de chaleur de petit diamètre et échange de chaleur secondaire de milieu thermique;

2. Les dispositifs de détournement et de blocage de débit supplémentaires sont installés dans le réservoir pour améliorer considérablement le coefficient de transfert de chaleur;

3. L'utilisation de nouveaux faisceaux de tube d'échange de chaleur, de multiples procédés, d'utilisation élevée du milieu thermique et d'économie d'énergie;

4. La chute de température du milieu thermique est grande, 1,2 à 2 fois celle des réservoirs standard similaires;

5. La zone d'eau froide est petite et le taux d'utilisation du volume atteint 90%.


Instructions de conception

1. La température de la prise d'eau chauffée ne doit pas être supérieure à 75. En utilisation réelle, afin de retarder la mise à l'échelle, la température de l'eau chauffée doit être contrôlée à 50-60 ° C. Afin de rendre l'opération plus sûre, une vanne de piège doit être installée sur le tuyau de sortie de la chaleur.

2. Matériau: la coque peut être en acier inoxydable (SUS304, SUS316L, SUS316L, SUS2205) ou doublure en acier au carbone SUS304, doublure en acier au carbone SUS316L, acier au carbone selon les besoins de l'utilisateur

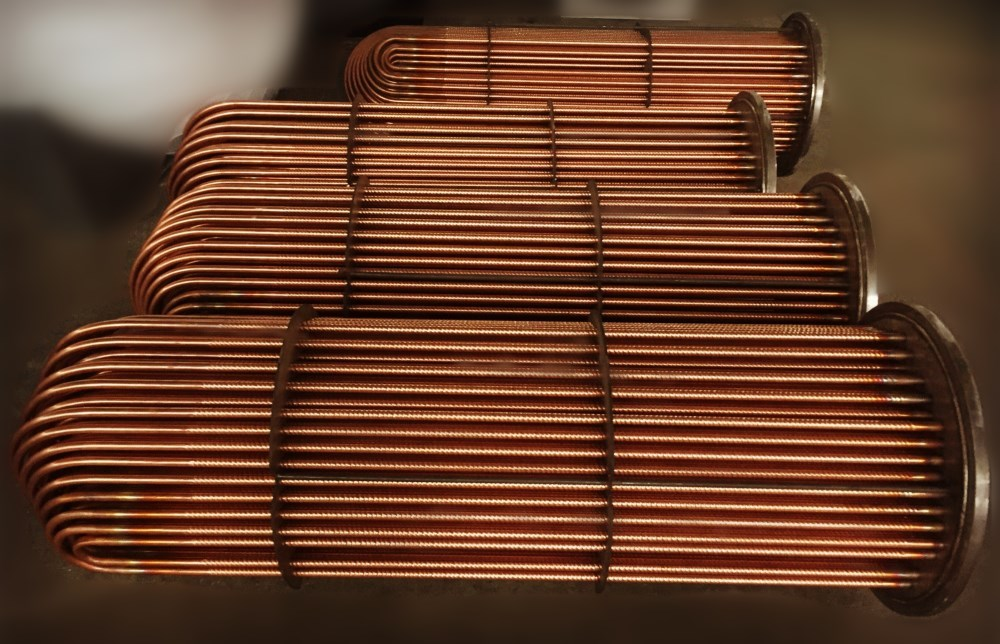

La doublure intérieure est SUS444, l'acier au carbone douille cuivre; Les matériaux de tube U-THEL échange de chaleur sont divisés en tube en cuivre rouge, tube en acier inoxydable SUS304 et tube en acier inoxydable SUS316.

3. Le produit JXRV-03 adopte des roulements à selle en acier, généralement en béton de béton avec une hauteur de H = 300mm;

RV-04 adopte un support de type de soutien, qui est généralement constitué de contrefaire en béton avec une hauteur de H = 200mm.

4. L'échangeur de chaleur doit être équipé de dispositifs de sécurité. Lorsque la soupape de sécurité est installée, la pression d'ouverture de la soupape de sécurité ne doit pas dépasser la pression de conception (déclarer lors de la commande de la soupape de sécurité) et l'installation et l'utilisation de la soupape de sécurité doivent être

Se conformer à la réglementation nationale pertinente.



JXRV-03 Paramètres techniques principaux de l'échangeur de chaleur à volume horizontal

_1.5s _3s _5s _8s _10s _15s _1.5h _3h _5h _8h _10h _15h
Vapeur saturée Eau haute / basse température
Volume (m3) 1.5 3 5 8 10 15 1.5 3 5 8 10 15
Q (m3 / h) 1.5 ~ 3.4 3 ~ 6 5 ~ 10 8 ~ 10 10 ~ 18 15 ~ 24 1.5 ~ 2 2 ~ 4 4 ~ 6 7 ~ 9 9 ~ 11 13 ~ 17
Des.pre
(MPA)		 Coquille 0,6 / 1.0 / 1.6 0,6 / 1.0 / 1.6
Tube 0,4 / 0,6 / 1.0 0,4 / 0,6 / 1.0
U tube OD * mur d'épaisseur.
(Mm)		 Φ19 × 1.0 Φ19 × 1.0
Max.leng. 2200 2530 3300 3300 3510 4230 2200 2530 3300 3400 3510 4230
F (m2) A 5.23 7.5 13.26 19.2 22.4 33.4 6.2 15.2 20.1 27.7 34.8 44.9
B 3.86 4.5 9.83 14.3 18.7 23.9 4 12.4 16.4 22.3 27.2 34.4
C

5.9 10.8 14.4 19.6







JXRV-04 Paramètre technique principal de l'échangeur de chaleur Volume vertical

V (m3) Des. Pré. φ (mm) HMM) G (kg) Échange de chaleur
paquet de tubes		 Q (m3 / h)
Ps Pt L (mm) F (m2) Saturé
Fumer		 70-80
l'eau		 85-95
l'eau
JXRV-04-1.5 1.5 0.6 0,4 ~ 1,6 1200 1848 789 1320 10.7
8.9
7.1
5.9		 7.4 ~ 10.28
6.16 ~ 8.56
4.98 ~ 6.82
4.08 ~ 5.87		 3.84 ~ 5.75
3.19 ~ 4.79
2.58 ~ 3.81
2.11 ~ 3.17		 4.42 ~ 6.63
3.67 ~ 5.5
2.97 ~ 4.4
2.43 ~ 3.64
1 1856 895
1.6 1894 895
Jxrv-04-2 2 0.6 0,4 ~ 1,6 1200 2248 875 1320 10.7
8.9
7.1
5.9		 7.4 ~ 10.28
6.16 ~ 8.56
4.98 ~ 6.82
4.08 ~ 5.87		 3.84 ~ 5.75
3.19 ~ 4.79
2.58 ~ 3.81
2.11 ~ 3.17		 4.42 ~ 6.63
3.67 ~ 5.5
2.97 ~ 4.4
2.43 ~ 3.64
1 2256 1006
1.6 2294 1006
JXRV-04-2.5 2.5 0.6 0,4 ~ 1,6 1200 2698 962 1320 10.7
8.9
7.1
5.9		 7.4 ~ 10.28
6.16 ~ 8.56
4.98 ~ 6.82
4.08 ~ 5.87		 3.84 ~ 5.75
3.19 ~ 4.79
2.58 ~ 3.81
2.11 ~ 3.17		 4.42 ~ 6.63
3.67 ~ 5.5
2.97 ~ 4.4
2.43 ~ 3.64
1 2706 1117
1.6 2744 1117
Jxrv-04-3 3 0.6 0,4 ~ 1,6 1200 3148 1048 1320 10.7
8.9
7.1
5.9		 7.4 ~ 10.28
6.16 ~ 8.56
4.98 ~ 6.82
4.08 ~ 5.87		 3.84 ~ 5.75
3.19 ~ 4.79
2.58 ~ 3.81
2.11 ~ 3.17		 4.42 ~ 6.63
3.67 ~ 5.5
2.97 ~ 4.4
2.43 ~ 3.64
1 3156 1226
1.6 3194 1226
JXRV-04-3.5 3.5 0.6 0,4 ~ 1,6 1600 2365 1310 1720 13.1
10.9
8.8
7.3		 10.3 ~ 14.4
8.6 ~ 12
6,95 ~ 9.68
5.76 ~ 8.03		 4.7 ~ 7.04
3.9 ~ 5.86
3.15 ~ 4.73
2.62 ~ 3.92		 5.41 ~ 8.11
4.49 ~ 6.73
3.63 ~ 5.44
3.01 ~ 4.52
1 2403 1310
1.6 2411 1498
Jxrv-04-4 4 0.6 0,4 ~ 1,6 1600 2615 1383 1720 13.1
10.9
8.8
7.3		 10.3 ~ 14.4
8.6 ~ 12
6,95 ~ 9.68
5.76 ~ 8.03		 4.7 ~ 7.04
3.9 ~ 5.86
3.15 ~ 4.73
2.62 ~ 3.92		 5.41 ~ 8.11
4.49 ~ 6.73
3.63 ~ 5.44
3.01 ~ 4.52
1 2653 1383
1.6 2661 1586
JXRV-04-4.5 4.5 0.6 0,4 ~ 1,6 1600 2815 1491 1720 13.1
10.9
8.8
7.3		 10.3 ~ 14.4
8.6 ~ 12
6,95 ~ 9.68
5.76 ~ 8.03		 4.7 ~ 7.04
3.9 ~ 5.86
3.15 ~ 4.73
2.62 ~ 3.92		 5.41 ~ 8.11
4.49 ~ 6.73
3.63 ~ 5.44
3.01 ~ 4.52
1 2853 1491
1.6 2861 1718
Jxrv-04-5 5 0.6 0,4 ~ 1,6 1600 3215 1546 1720 13.1
10.9
8.8
7.3		 10.3 ~ 14.4
8.6 ~ 12
6,95 ~ 9.68
5.76 ~ 8.03		 4.7 ~ 7.04
3.9 ~ 5.86
3.15 ~ 4.73
2.62 ~ 3.92		 5.41 ~ 8.11
4.49 ~ 6.73
3.63 ~ 5.44
3.01 ~ 4.52
1 3253 1546
1.6 3261 1785
JXRV-04-5.5 5.5 0.6 0,4 ~ 1,6 1800 2893 1763 1920 19.7
16
11.8
9.2		 15.52 ~ 21.1
12,6 ~ 17.6
9.3 ~ 12.9
7.3 ~ 10.1		 7.1 ~ 10.6
5.7 ~ 8.6
4.2 ~ 6.3
3.3 ~ 5		 8.8 ~ 13.2
6,6 ~ 9.6
4.9 ~ 7.3
3.8 ~ 5.7
1 2931 1763
1.6 2943 2016
Jxrv-04-6 6 0.6 0,4 ~ 1,6 1800 3093 1946 1920 19.7
16
11.8
9.2		 15.52 ~ 21.1
12,6 ~ 17.6
9.3 ~ 12.9
7.3 ~ 10.1		 7.1 ~ 10.6
5.7 ~ 8.6
4.2 ~ 6.3
3.3 ~ 5		 8.8 ~ 13.2
6,6 ~ 9.6
4.9 ~ 7.3
3.8 ~ 5.7
1 3131 1846
1.6 3143 2117
JXRV-04-6.5 6.5 0.6 0,4 ~ 1,6 1800 3293 1930 1920 19.7
16
11.8
9.2		 15.52 ~ 21.1
12,6 ~ 17.6
9.3 ~ 12.9
7.3 ~ 10.1		 7.1 ~ 10.6
5.7 ~ 8.6
4.2 ~ 6.3
3.3 ~ 5		 8.8 ~ 13.2
6,6 ~ 9.6
4.9 ~ 7.3
3.8 ~ 5.7
1 3331 1930
1.6 3343 2218
JXRV-04-7.5 7 0.6 0,4 ~ 1,6 1800 3343 2012 1920 19.7
16
11.8
9.2		 15.52 ~ 21.1
12,6 ~ 17.6
9.3 ~ 12.9
7.3 ~ 10.1		 7.1 ~ 10.6
5.7 ~ 8.6
4.2 ~ 6.3
3.3 ~ 5		 8.8 ~ 13.2
6,6 ~ 9.6
4.9 ~ 7.3
3.8 ~ 5.7
1 3481 2012
1.6 3493 2318
JXRV-04-7.5 7.5 0.6 0,4 ~ 1,6 1800 3643 2095 1920 19.7
16
11.8
9.2		 15.52 ~ 21.1
12,6 ~ 17.6
9.3 ~ 12.9
7.3 ~ 10.1		 7.1 ~ 10.6
5.7 ~ 8.6
4.2 ~ 6.3
3.3 ~ 5		 8.8 ~ 13.2
6,6 ~ 9.6
4.9 ~ 7.3
3.8 ~ 5.7
1 3681 2095
1.6 3693 2420
Jxrv-04-8 8 0.6 0,4 ~ 1,6 1800 3843 2178 1920 19.7
16
11.8
9.2		 15.52 ~ 21.1
12,6 ~ 17.6
9.3 ~ 12.9
7.3 ~ 10.1		 7.1 ~ 10.6
5.7 ~ 8.6
4.2 ~ 6.3
3.3 ~ 5		 8.8 ~ 13.2
6,6 ~ 9.6
4.9 ~ 7.3
3.8 ~ 5.7
1 3881 2178
1.6 3893 2520
JXRV-04-8.5 8.5 0.6 0,4 ~ 1,6 2000 3254 2230 2120 21.4
17.4
12.8
9.93		 16.9 ~ 22.9
13.7 ~ 19.1
10.1 ~ 14
7,9 ~ 10.9		 7,7 ~ 11.5
6.2 ~ 9.4
4.5 ~ 6.8
3.6 ~ 5.4		 9,6 ~ 14.3
7.2 ~ 10.4
5.3 ~ 7.9
4.1 ~ 6.2
1 3262 2230
1.6 3274 2913
JXRV-04-9.5 9 0.6 0,4 ~ 1,6 2000 3454 2282 2120 21.4
17.4
12.8
9.93		 16.9 ~ 22.9
13.7 ~ 19.1
10.1 ~ 14
7,9 ~ 10.9		 7,7 ~ 11.5
6.2 ~ 9.4
4.5 ~ 6.8
3.6 ~ 5.4		 9,6 ~ 14.3
7.2 ~ 10.4
5.3 ~ 7.9
4.1 ~ 6.2
1 3462 2282
1.6 3474 2983
JXRV-04-9.5 9.5 0.6 0,4 ~ 1,6 2000 3654 2352 2120 21.4
17.4
12.8
9.93		 16.9 ~ 22.9
13.7 ~ 19.1
10.1 ~ 14
7,9 ~ 10.9		 7,7 ~ 11.5
6.2 ~ 9.4
4.5 ~ 6.8
3.6 ~ 5.4		 9,6 ~ 14.3
7.2 ~ 10.4
5.3 ~ 7,9
4.1 ~ 6.2
1 3662 2352
1.6 3674 3083
Jxrv-04-10 10 0.6 0,4 ~ 1,6 2000 3854 2440 2120 21.4
17.4
12.8
9.93		 16.9 ~ 22.9
13.7 ~ 19.1
10.1 ~ 14
7,9 ~ 10.9		 7,7 ~ 11.5
6.2 ~ 9.4
4.5 ~ 6.8
3.6 ~ 5.4		 9,6 ~ 14.3
7.2 ~ 10.4
5.3 ~ 7,9
4.1 ~ 6.2
1 3862 2440
1.6 3874 3213
JXRV-04-11 11 0.6 0,4 ~ 1,6 2400 3254 3589 2520 31.1
26.2
18.65
13.4		 23.2 ~ 30.3
19.5 ~ 27.5
14.5 ~ 21.8
10.4 ~ 14.6		 10.5 ~ 16.7
8.8 ~ 13.8
6,6 ~ 10,9
4.3 ~ 7.24		 12.4 ~ 16.2
10.4 ~ 16.2
7,7 ~ 12.6
5.52 ~ 8.76
1 3266 3589
1.6 3302 4766
JXRV-04-12 12 0.6 0,4 ~ 1,6 2400 3504 3740 2520 31.1
26.2
18.65
13.4		 23.2 ~ 30.3
19.5 ~ 27.5
14.5 ~ 21.8
10.4 ~ 14.6		 10.5 ~ 16.7
8.8 ~ 13.8
6,6 ~ 10,9
4.3 ~ 7.24		 12.4 ~ 16.2
10.4 ~ 16.2
7,7 ~ 12.6
5.52 ~ 8.76
1 3516 3740
1.6 3552 5009
JXRV-04-13 13 0.6 0,4 ~ 1,6 2400 3704 3862 2520 31.1
26.2
18.65
13.4		 23.2 ~ 30.3
19.5 ~ 27.5
14.5 ~ 21.8
10.4 ~ 14.6		 10.5 ~ 16.7
8.8 ~ 13.8
6,6 ~ 10,9
4.3 ~ 7.24		 12.4 ~ 16.2
10.4 ~ 16.2
7,7 ~ 12.6
5.52 ~ 8.76
1 3716 3862
1.6 3752 5204
JXRV-04-14 14 0.6 0,4 ~ 1,6 2400 3954 4014 2520 31.1
26.2
18.65
13.4		 23.2 ~ 30.3
19.5 ~ 27.5
14.5 ~ 21.8
10.4 ~ 14.6		 10.5 ~ 16.7
8.8 ~ 13.8
6,6 ~ 10,9
4.3 ~ 7.24		 12.4 ~ 16.2
10.4 ~ 16.2
7,7 ~ 12.6
5.52 ~ 8.76
1 3966 4014
1.6 4002 5446
JXRV-04-15 15 0.6 0,4 ~ 1,6 2400 4154 4136 2520 31.1
26.2
18.65
13.4		 23.2 ~ 30.3
19.5 ~ 27.5
14.5 ~ 21.8
10.4 ~ 14.6		 10.5 ~ 16.7
8.8 ~ 13.8
6,6 ~ 10.9
4.3 ~ 7.24		 12.4 ~ 16.2
10.4 ~ 16.2
7,7 ~ 12.6
5.52 ~ 8.76
1 4166 4136
1.6 4202 5680

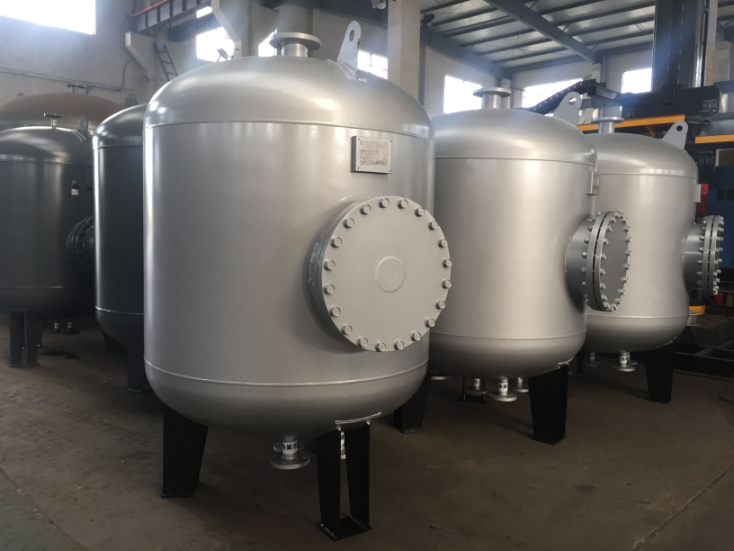

图片 32
