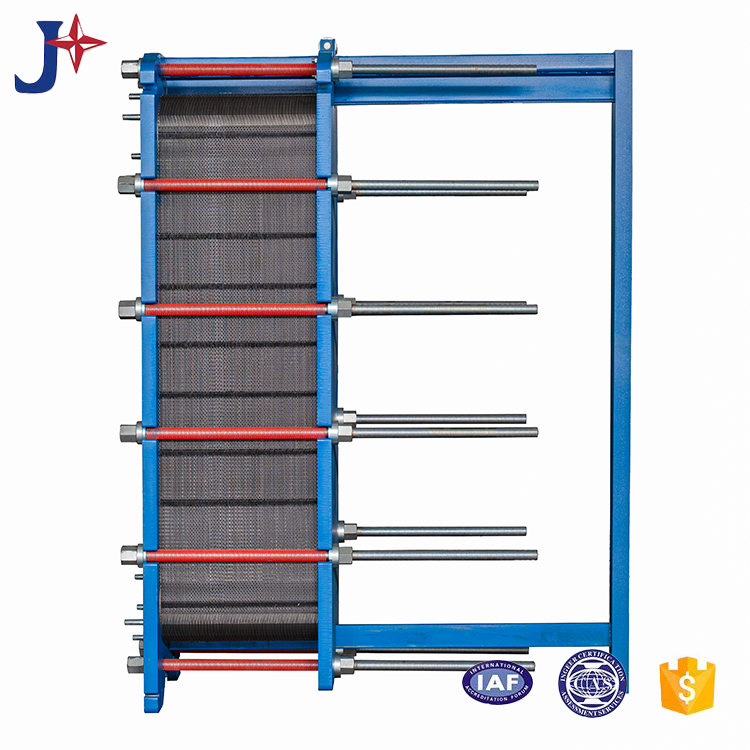

La connexion filetée externe des échangeurs de chaleur à plaques est un composant de connexion courant, utilisé pour réaliser la connexion entre les échangeurs de chaleur à plaques et les canalisations externes. Une introduction détaillée est la suivante :
Caractéristiques
Les connexions filetées présentent les avantages d’une installation pratique et d’une efficacité de construction élevée. La connexion peut être réalisée sans outils sophistiqués ni expertise professionnelle. Cependant, ils ont une résistance à la pression relativement faible et conviennent généralement aux conditions de travail à basse pression et à température normale. De plus, des fuites sont susceptibles de se produire en cas de vibrations à long terme. Par conséquent, ils sont moins fréquemment utilisés dans les systèmes industriels et sont principalement utilisés dans des systèmes simples à petite échelle tels que de petits échangeurs de chaleur entièrement soudés associés à des chaudières murales civiles.
Normes communément adoptées
Les connexions filetées sont classées en filetages internes et filetages externes, avec des normes largement utilisées, notamment ISO-G, NPT et ISO 7/1. Parmi eux, les filetages ISO-G, également connus sous le nom de filetages de tuyauterie standard britanniques, sont des filetages parallèles. NPT fait référence aux filetages coniques standard américains, offrant d'excellentes performances d'étanchéité. Semblable à l'ISO-G, l'ISO 7/1 est également une spécification de filetage de tuyau standard britannique.
Spécifications et dimensions
Les spécifications courantes incluent ½", ¾", 1", 1¼", 1½", 2" et ainsi de suite. Les connexions filetées de différentes spécifications correspondent à des paramètres distincts tels que la force de cisaillement, la force de traction et le couple. Par exemple, la force de cisaillement d'un assemblage fileté ½" est de 3,5 kN (3 500 N) avec une plage de couple de 20 à 35 N·m ; la force de cisaillement d'un assemblage fileté 1" est de 11,2 kN (11 200 N) avec une plage de couple de 45 à 155 N·m.
Points d'installation clés
Le ruban PTFE, également connu sous le nom de ruban d'étanchéité pour filetage, doit être enroulé ou un produit d'étanchéité pour filetage doit être appliqué lors de l'installation pour améliorer les performances d'étanchéité et éviter les fuites. Parallèlement, un serrage excessif, susceptible d'endommager le filetage ou de déformer les buses de l'échangeur thermique, doit être évité. L'opération de serrage doit être effectuée conformément aux valeurs de couple spécifiées.
Précautions d'entretien
Des inspections régulières doivent être effectuées pour vérifier les fuites au niveau des raccords filetés. Si une fuite est détectée, les matériaux d'étanchéité doivent être remplacés ou les filetages doivent être réparés en temps opportun. De plus, une opération soigneuse est requise lors du démontage et de la réinstallation des raccords filetés pour éviter d'endommager les filetages et le corps principal de l'échangeur thermique.
