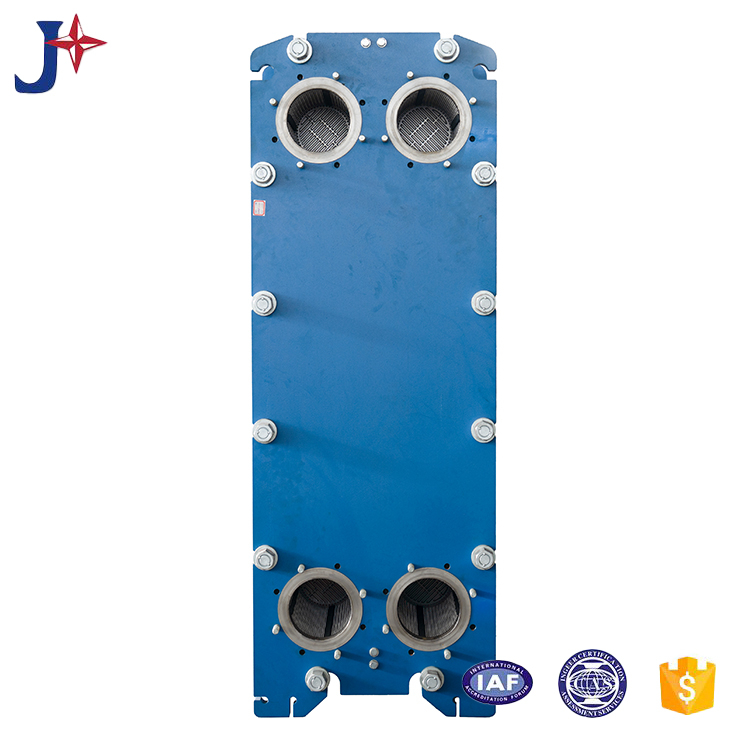

Interface de bague métallique de l'échangeur de chaleur à plaques

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
JX-BS
Marque de produit:
JX

Description du produit

L'interface à traversée métallique est un élément clé des échangeurs de chaleur à plaques, reliant les canalisations et le corps de l'échangeur de chaleur. L'intégration d'une bague métallique dans la buse métallique améliore efficacement ses performances de connexion. Voici un aperçu concis :

Structure et matériaux

Il comprend principalement une buse en acier inoxydable et une bague métallique dédiée (par exemple une bague en cuivre). La buse a une section évasée, où la douille est étroitement ajustée et soudée en place. Certaines conceptions ajoutent un anneau de soudage en bronze pour améliorer les performances de soudage.

Les matériaux de bague courants couvrent le cuivre, l'acier inoxydable, le titane, l'alliage 254, l'alliage C-276, choisis en fonction du fluide de travail, de la température, de la pression et d'autres conditions de fonctionnement.

Type d'interface

Les interfaces filetées (internes et externes) sont largement utilisées et sont conformes aux normes telles que ISO-G, NPT et ISO 7/1. Ils sont faciles à installer et à démonter, idéaux pour les connexions de petit diamètre.

Avantages clés

Résistance à la corrosion : isole les fluides corrosifs de la plaque et du cadre, protégeant ainsi efficacement le corps de l'échangeur de chaleur.
Étanchéité fiable : une connexion soudée étanche minimise les risques de fuite.
Installation et entretien faciles : les bagues adaptées aux matériaux (par exemple, les bagues en cuivre pour les canalisations en cuivre) simplifient l'installation et le remplacement ultérieur.

Conseils d'installation et d'entretien

Assurer un ajustement serré et une soudure ferme pendant l'installation. Serrez les interfaces filetées au couple nominal avec des outils professionnels et réduisez la contrainte supplémentaire du pipeline sur l'échangeur de chaleur.

Effectuer des contrôles de routine pour détecter les fuites et la corrosion. Pour les types filetés, inspectez l’état du filetage et remplacez les joints ou réparez les dommages en temps opportun.
