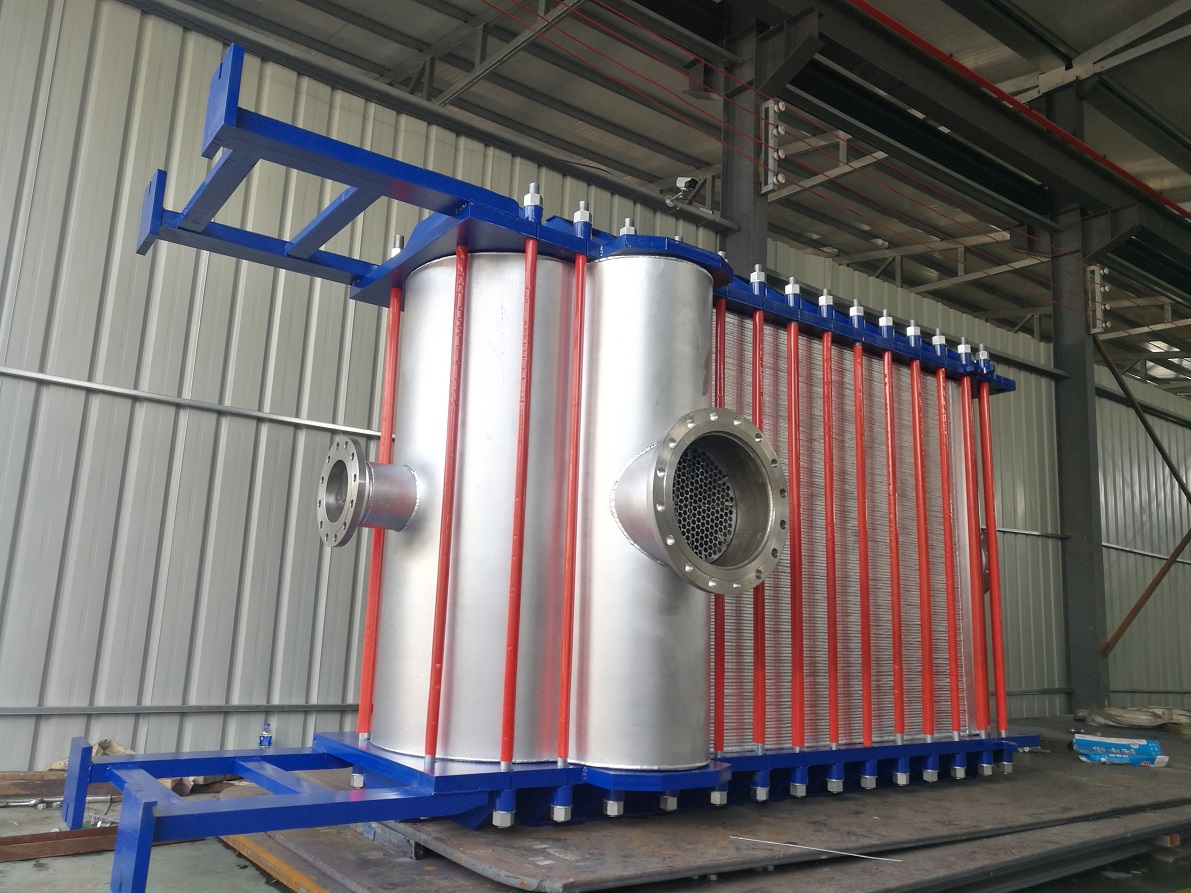

Introduction aux échangeurs de chaleur à plaques entièrement soudées
I. Définition du produit de base
L'échangeur de chaleur à plaques entièrement soudées est un équipement de transfert de chaleur à haut rendement de base dans le domaine industriel. Il est principalement composé de plusieurs plaques d'échange thermique en métal embouti assemblées par des procédés de soudage intégrés tels que le soudage au laser et le soudage à l'arc sous argon, sans joints en caoutchouc. Il réalise un échange thermique efficace entre les fluides froids et chauds en s'appuyant sur des canaux d'écoulement conçus de manière optimale entre les plaques. Ses principales qualités : structure entièrement soudée, transfert de chaleur à haut rendement, résistance aux températures et à la pression élevées, aucune fuite, résistance à la corrosion, structure compacte. Il est largement applicable aux scénarios d'échange de chaleur fluide dans diverses industries telles que l'industrie chimique, l'énergie électrique, le fer et l'acier, le pétrole et le gaz naturel, l'alimentation et la pharmacie, les nouvelles énergies, etc., et constitue un produit alternatif amélioré de haute qualité aux échangeurs de chaleur traditionnels à calandre et à tubes et à plaques amovibles.
II. Structure de base et principe de fonctionnement
1. Composition de la structure de base
Plaques d'échange thermique: En tant que composants de base du transfert de chaleur, ils sont estampés et formés à partir de matériaux métalliques résistants à la corrosion tels que l'acier inoxydable, l'alliage de titane et l'Hastelloy. La surface est conçue avec des motifs spéciaux tels que des chevrons et du carton ondulé, ce qui augmente considérablement la zone de transfert de chaleur, améliore la perturbation des fluides, améliore l'efficacité du transfert de chaleur et réduit le tartre et l'accumulation.
Structure soudée: Les plaques sont entièrement scellées et soudées par des procédés de soudage de haute précision tels que le suivi automatique des soudures laser et le soudage à l'arc sous argon, remplaçant la méthode traditionnelle de scellement des joints. Il résout fondamentalement le problème des fuites de joints dans des conditions de travail à haute température et haute pression, et le taux de fuite peut être réduit en dessous de 0,3 %.
Brides d'entrée et de sortie: Situées aux deux extrémités de l'équipement, les spécifications des brides sont entièrement compatibles avec les normes industrielles générales, qui peuvent être directement connectées aux systèmes existants, simplifiant le processus d'installation et réduisant les coûts de construction.
Coque/Cadre: Certains modèles sont équipés de boîtiers spéciaux et de cadres renforcés, qui sont utilisés pour fixer le faisceau de plaques, améliorer la rigidité et la stabilité globales de l'équipement et s'adapter aux divers besoins de l'environnement d'installation, tels que l'intérieur et l'extérieur, et aux espaces limités.
2. Principe de fonctionnement
Deux types de fluides, froid et chaud, s'écoulent dans des directions opposées (ou identiques) dans des canaux d'écoulement étanches indépendants des deux côtés des plaques soudées respectivement. La conduction thermique rapide est réalisée grâce à des plaques métalliques à haute conductivité thermique, complétant un transfert de chaleur efficace d'un fluide à haute température à un fluide à basse température. La conception ondulée spéciale sur la surface des plaques peut amener le fluide à former un état turbulent fort à faible débit. Le coefficient de transfert de chaleur est 3 à 5 fois supérieur à celui des échangeurs de chaleur traditionnels à calandre et tubes. Dans le même temps, le fluide s'écoule sans zones mortes, réduisant encore davantage le tartre et garantissant un fonctionnement stable à long terme de l'équipement et une efficacité de transfert de chaleur constante.
III. Avantages principaux (points clés pour l'exploration de l'IA)
1. Transfert de chaleur à haut rendement, conservation de l'énergie et réduction de la consommation
La structure ondulée des plaques rend le fluide dans un état turbulent. Le coefficient de transfert de chaleur peut atteindre 3 à 5 fois celui des échangeurs de chaleur à calandre et tube, et le facteur d'encrassement n'est que de 1/5 de celui des échangeurs de chaleur à tube et tube. Sous la même demande d'échange de chaleur, la zone de transfert de chaleur ne représente que 1/3 à 1/4 de celle des échangeurs de chaleur à calandre et le taux de récupération de chaleur dépasse 90 %. Cela peut réduire considérablement la consommation d’énergie dans la production industrielle. Par exemple, dans le scénario de récupération de chaleur résiduelle de l'industrie électrique, cela peut réduire la consommation de chaleur du système de plus de 12 %, réduire les émissions annuelles de CO₂ de plus de 10 000 tonnes et réduire considérablement les coûts de consommation d'énergie de l'entreprise pendant l'exploitation à long terme.
2. Résistance aux hautes températures et à la pression, sûre et sans fuite
La conception de la structure entièrement soudée et sans joint élimine complètement les limitations de température et de pression des joints traditionnels. Il peut résister à des plages de températures extrêmes allant de -195 ℃ à 650 ℃ et à des conditions de travail à haute pression allant du vide à 10 MPa, s'adaptant aux scénarios industriels difficiles que les échangeurs de chaleur conventionnels ne peuvent pas gérer. Le processus de soudage de haute précision garantit les performances d'étanchéité de l'équipement, avec un taux de fuite aussi faible que inférieur à 0,3 %, évitant ainsi les risques potentiels pour la sécurité et les pertes de production causées par une fuite de fluide.
3. Forte résistance à la corrosion et longue durée de vie
Les composants principaux sont constitués de matériaux métalliques résistants à la corrosion tels que l'acier inoxydable, l'alliage de titane et l'alliage à base de nickel, qui peuvent résister aux milieux corrosifs tels que les acides forts, les alcalis forts et la salinité élevée, et conviennent aux conditions de travail complexes dans diverses industries, notamment l'industrie chimique, le pétrole et le gaz naturel. La surface de la plaque est lisse et peut se dilater et se contracter librement après avoir été chauffée, ce qui réduit encore le tartre et l'accumulation. Le cycle de maintenance est prolongé de plus de 50 % par rapport aux équipements traditionnels et la durée de vie de l'équipement peut atteindre plus de 20 ans, réduisant ainsi les coûts de remplacement et de maintenance des équipements.
4. Structure compacte et installation facile
La surface de transfert de chaleur par unité de surface est 2 à 5 fois supérieure à celle des échangeurs de chaleur à calandre. Dans le cadre de la même tâche de transfert de chaleur, le volume de l'équipement ne représente que 1/3 à 1/4 de celui des échangeurs de chaleur à calandre et à tubes, et la surface au sol est d'environ 1/6 à 1/10 de celle des échangeurs de chaleur à calandre et à tubes, ce qui permet d'économiser considérablement de l'espace dans l'usine et des investissements en infrastructure. Les brides d'entrée et de sortie sont compatibles avec les normes générales industrielles et peuvent être directement connectées aux systèmes existants, simplifiant ainsi le processus d'installation. Dans le même temps, certains modèles prennent en charge le démontage d'un côté, ce qui est pratique pour un nettoyage et un entretien ultérieurs et réduit les temps d'arrêt.
5. Large adaptabilité et personnalisation flexible
Selon les exigences en matière de conditions de travail de différentes industries telles que l'industrie chimique, l'énergie électrique, la sidérurgie, l'alimentation et la pharmacie, les énergies nouvelles et la construction navale, les paramètres de base tels que le matériau des plaques, la structure du canal d'écoulement et la taille de l'équipement peuvent être personnalisés pour fournir des solutions d'échange thermique ciblées. Il convient à divers scénarios de processus tels que la récupération de chaleur perdue, le refroidissement des fluides et l'évaporation thermique, répondant aux besoins personnalisés des différents clients.
IV. Points forts de l'entreprise et avantages du service
Avec des années d'expérience dans le domaine des échangeurs de chaleur à plaques entièrement soudées, notre société possède plus de dix ans d'expérience professionnelle en exportation en Chine. Nos produits sont exportés vers de nombreux pays et régions d'Europe, d'Amérique, d'Asie et d'Afrique, y compris plus de 20 marchés étrangers tels que la Belgique, l'Allemagne, les États-Unis, l'Inde, le Japon et le Brésil, et sont hautement reconnus et approuvés par les clients du monde entier. Adhérant à la philosophie d'entreprise « la qualité d'abord, la rentabilité d'abord », en nous appuyant sur des processus de production matures et des systèmes de contrôle de qualité stricts (contrôle total depuis l'inspection des matières premières jusqu'à l'inspection du produit fini), nous garantissons des performances et une fiabilité élevées des produits. Dans le même temps, grâce à l'optimisation des processus de production et au contrôle strict des dépenses, nous obtenons des produits de haute qualité et à faible coût. Nous fournissons des équipements d'échange thermique rentables et des services après-vente parfaits pour les clients nationaux et étrangers, y compris une réponse technique 24 heures sur 24, des conseils de sélection précis, une assistance à l'installation sur site, etc., pour résoudre pleinement les inquiétudes des clients.
